O Defectobook® DIO 1000 é o mais recente instrumento totalmente desenvolvido e concebido pela STARMANS Electronics Ltd.
A nova geração de componentes eletrônicos, microprocessadores rápidos e a nossa longa experiência na fabricação de instrumentos de ultrassom, permitiram o desenvolvimento do revolucionário e realmente avançado detector de falhas por ultrassom Defectobook® DIO1000 com os melhores parâmetros e funções.
PRINCIPAIS CARACTERÍSTICAS:
Bom equilíbrio entre ergonomia e funcionalidade: soluções fáceis para as suas aplicações diárias em oficinas, laboratórios e em ambientes externos. Devido a sua alça ajustável, o instrumento é estável em qualquer superfície, até nas partes arredondadas.
A grande tela LCD, a cores com 1024 × 768 pixels possibilitam excelente visibilidade à luz solar direta.
Ótimo desempenho e conectividade prolongada.
Leve 1,28 kg / 3,04 lbs e apena 34 mm de largura.
O DIO 1000 combina as vantagens de design digital com as informações detalhadas do eco dinâmico para trazer de volta o "aspecto e desempenho analógico", usando uma taxa de amostragem de 200 MHz.
Acesso direto a 12 funções principais
Gerador de pulsos de burst selecionável e ajustável visando otimizar o ajuste do transdutor para satisfazer uma vasta gama de aplicações de difícil penetração do ultrassom.
EMAT para testes sem contacto.
A função de localização trigonométrica da falha com correção de curvatura calcula automaticamente a profundidade, distância até a superfície e o percurso sônico até a falha com o pulo da inspeção quando usando transdutores angulares. Todas as medições TOFD podem ser apresentadas em mm, polegadas ou μs.
DAC Standard, JIS-DAC, AVG, API, Medidor de espessura automático, Ganho Automático, Congelamento Automática, Calibração Automática, Medição de Superfície Curva.
O cálculo de classificação de solda simplifica a classificação de indicações em soldas de acordo com a Especificação AWS D 1.1.
Imagem B - scan – modo espessura ou paleta RGB.
APLICAÇÕES:
- Aerospacial – testes de compostos
- Produção de aço – grandes fundições, aço enrolado quente e frio
- Engenharia – soldas e juntas
- Ferroviário – solda de trilhos em aço magnésio
- Energia – soldas austeníticas, eixos motores, etc.
- Automóveis – testes de solda ponto
- Aplicações personalizadas
Image gallery
DIO 1000 SFE ultrasonic equipment

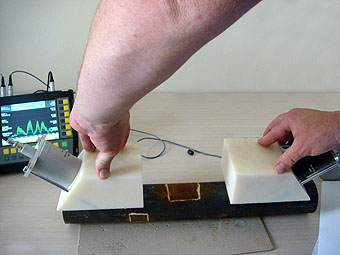

DIO 1000 SFE with probe
Spiraly welded tube OD 40, 70 lenght 6000
Ultrasonic testing tube OD 75
Especificações do DIO 1000
| DIO 1000 SFE - Convencional | DIO 1000 PA - Phased Array | |
|---|---|---|
| PULSO | ||
| Tipo de pulso | Selecionável: Onda quadrada ajustável, excitação por pico negativo, burst | |
| Energia do pulso | 18 - 189 V | 18 - 79 V (189 V - opcional) |
| PRF (Freq. de Repetição de Pulso) | 10 Hz - 20 KHz | |
| Configuração | 16 canais | |
| Largura de pulso | 15 - 5000 ns | 15 - 250 ns |
| Amortecimento | 50, 57, 200 e 1 000 Ohms | Ativo |
| RECEPTOR | ||
| Controle de Ganho | 0 - 111 dB , intervalos de 0.1 / 0.5/ 1.0 / 6 dB | 0 - 32 dB , intervalos de 0.1 / 0.5/ 1.0 / 6 dB |
| Retificação | Onda completa, Meia onda positiva e negativa e RF | |
| Largura de faixa receptor | 0.5 MHz a 200MHz (-3 dB) | 0.5 MHz a 100 MHz |
| Amplitude de medição | 0 - 150% FSH | |
| Filtros | 2, 2.25, 4, 10 MHz BP; digital LP 6 a 50 Mhz | |
| ENTRADAS E SAÍDAS | ||
| Conector do cabo do transdutor | Lemo | Molex |
| Portas de comunicação | USB | |
| Entradas B-scan | A, B - pulsos, TTL, 5V, Início | |
| CALIBRAÇÃO TRANSDUTOR | ||
| Calibração transdutor | Deslocamento do zero e velocidade | |
| Unidades | mm, pol, microseg | |
| Velocidade no material | De 1 a 19.999 m/s | |
| Espessura | 0 a 29.000 mm para PRF 100Hz em aço | |
| Modos de teste | Pulso-Eco, Duplo, Transmissão-Recepção, EMAT | Pulso-Eco, Transmissão-Recepção, EMAT |
| GATES | ||
| Gates monitoráveis | Quatro independentes - Gate flutuante, Gate interface, Gate de mediçao, Eco de fundo | |
| Alarmes | Limiar selecionável positivo, negativo, ou modos de profundidade mínima | |
| Cursor | NA | Radial e angular |
| MEDIDAS | ||
| Vista | A-scans (memória até 40.000 scans), B-scans | A-scan, B-scan, S-scan, opcional C-scan |
| Tipo de varredura | Linear e Setor | |
| Auto gate | Espessura | |
| DAC/TCG/DGS | 20 pontos, e 4 sub-curvas | |
| Cor dos mapas | RGB e TOFD | |
